注意	インサートナットは、主に製品同志をジョイントするためのものであり、コンクリート製品を吊り上げるためのものではありません。吊り上げ用としてはインサートハンガー･ダブルハンガー、スクリューハンガーをご覧下さい。

擁壁、側溝、マンホールのジョイント、共同溝でのセットインサートなど、優れた多様性を持つロングセラー。			■使用例 上記は使用説明のための模式図であり、使用状態を規定するものではありません。
製品の特長
１.	10年以上の長期採用実績により安心して使用できます。
２.	プラスチック製のため、サビの心配がまったくありません。
３.	高機能樹脂の採用により、高強度を実現しました。
４.	豊富な品揃えで様々な用途に対応できます。
５.	大量生産のため、安価で即納が出来ます。
６.	(財)建材試験センターの試験表が完備しています。
７.	セットボス対応のインサートもあります。

ジョイント用インサートナット
			セットボス対応品(インサートセット状態)

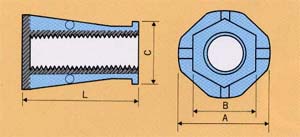

形状		⇒ 　 　 Aタイプ

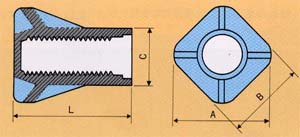

		Bタイプ

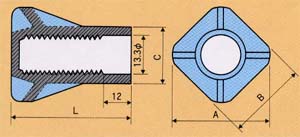

		Cタイプ
PAT-P
仕様(ミリ)	Ａタイプ仕様(ミリ)　セットボス対応品 品名 ねじ呼び名 ねじ全長 L A B C 1箱入数(個) 備考 M12-30 M12(ミリ) 22 30 30 26 19 2,500 　 M12-40 〃 32 40 〃 〃 〃 2,000 　 M12-50 〃 42 50 〃 〃 〃 1,800 　 W1/2-30 W1/2(4分) 23 30 〃 〃 〃 2,500 　 W1/2-40 〃 33 40 〃 〃 〃 2,000 　 Ｂタイプ仕様(ミリ) 品名 ねじ呼び名 ねじ全長 L A B C 1箱入数(個) 備考 M10-30 M10(ミリ) 30 32 26 18 20 2,400 　 M16-40 M16(ミリ) 40 43 35 24 28 1,300 　 M16-50 〃 47 51 〃 〃 〃 1,100 　 M18-45 M18(ミリ) 42 45 〃 26 29 1,200 　 W3/8-30 W3/8(3分) 30 32 26 18 20 2,400 　 W5/8-40 W5/8(5分) 40 43 35 24 28 1,300 　 W5/8-50 〃 47 51 〃 〃 〃 1,100 　 W3/4-45 W3/4(6分) 42 45 〃 26 29 1,200 　 Ｃタイプ仕様(ミリ) 品名 ねじ呼び名 ねじ全長 L A B C 1箱入数(個) 備考 MK-W1/2 W1/2(4分) 23 45 30 26 19 2,000 　 W1/2-45S 〃 30 40 〃 〃 〃 2,000
