吊り上げ用インサートハンガー		PAT-P

注意　インサートハンガーは誤った取扱いをされると、製品の落下事故の原因になる恐れがあります。

豊富な種類と高強度。サイズごとの色分け･専用吊り金具との色合わせでさらに扱いやすく。			■使用例 道路側溝吊り上げ状態
製品の特長
１.	ご使用の製品重量に合わせて、インサートの色がサイズごとに色分けされ、容易に判別が可能です。また専用吊り金具の選択も一目で分かるようになりました。
２.	型枠への取付けは、セットボス仕様のインサートです。ボルト不要のため、作業の省力化が計れます。
３.	(財)建材試験センターの試験実績に基づいたインサートです。
４.	プラスチック製のため、サビの心配がまったくありません。
５.	高機能樹脂の採用により、高強度を実現しました。
６.	大量生産のため、安価で即納が出来ます。
７.	豊富な品揃えで様々な用途に対応できます。

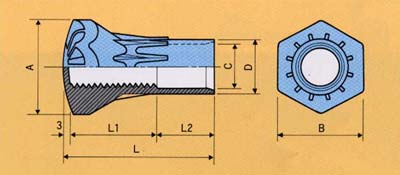

吊り上げ用インサートハンガー
形状
仕様(ミリ)	品名 ねじ呼び名 L L1 L2 A B C D 最大吊上げ重量(2点吊り) 入数(個) 色 備考 IM14-30 M14 30 18 9 30 27 14 19.5 300kg 2,600 緑 　 IM14-40 〃 40 〃 19 〃 〃 〃 〃 500kg 1,800 白 　 IM16-40 M16 〃 20 17 35 31 16 21.5 600kg 1,500 白 　 IM16-50 〃 50 〃 27 〃 〃 〃 〃 800kg 1,300 青 　 IM20-40 M20 42.5 22.5 17.0 41 36.5 20.5 26.5 1,000kg 1,100 白 　 IM20-50 〃 50 〃 24.5 〃 〃 〃 〃 1,200kg 900 青 　 IM20-60 〃 60 40 17 45 40 〃 〃 1,400kg 700 黄 　 IM20-70 〃 70 〃 .27 〃 〃 〃 〃 1,600kg 600 橙 　 IM20-80 〃 80 〃 37 〃 〃 〃 〃 1,800kg 500 灰

※上記最大吊り上げ重量は、コンクリート圧縮強度300kgf/c以上の場合の参考値です。

---

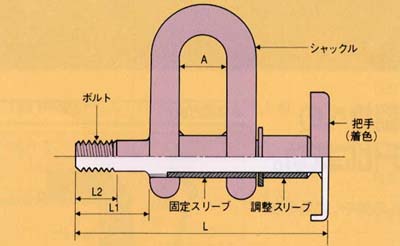

専用吊り金具
形状		安全上の注意 ◆ インサートハンガーと同じく専用吊り金具の把手は色分けされています。ご使用の時は、必ずインサートハンガーと把手の色を合わせてください。 ◆ 専用吊り金具のシャックル・ストッパーが製品面に密着するまで締め込んでください。
仕様(ミリ)	品名 ねじ呼び名 L L1 L2 A 把手色 IM14-30H M14 127 27 20 26 緑 IM14-40H 〃 137 37 〃 〃 白 IM16-40H M16 137 37 22 〃 白 IM16-50H 〃 147 47 〃 〃 青 IM20-40H M20 145 40 26 29 白 IM20-50H 〃 152 47 〃 〃 青 IM20-60H 〃 162 57 45 〃 黄 IM20-70H 〃 172 67 〃 〃 橙 IM20-80H 〃 182 77 〃 〃 灰 ロングタイプ　道路側溝のふた受け部にシャックルが当たってしまう場合。 品名 ねじ呼び名 L L1 L2 A 把手色 IM20-40HL M20 182 76 26 29 白
