インサートセットボス PAT

省力化が最も困難であった型枠へのインサート脱着のワンタッチ化に成功。

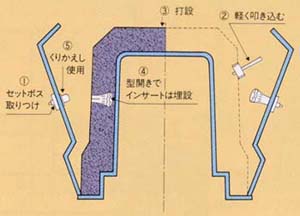

■使用例

製品の特長
1. 新開発の防振機構により、インサートの弛み、脱落を解消しました。
2. 自動ラインの中で、大きな省力効果を発揮します。
3. 特殊樹脂の採用により、抜群の耐油性、耐熱性、耐磨耗性を実現しました。
4. 製品脱型時のコバ欠けが発生しません。








インサートセットボス


形状 [既設穴の場合]
[新設穴の場合]
※ナットの締めすぎに注意して下さい。
締め過ぎると防振効果が無くなり、脱型にも不具合が生じます。
仕様(ミリ)
◆インサートセットと型枠穴径適応セットボス   セットボスは型枠穴径サイズにより、各々2種類の形状があります。使用するインサートと型枠穴径を確認の上、下記の表の中から選んで下さい。
シリーズ名 インサート名 型枠穴径 適応するセットボス名
IM14シリーズ IM14-30 IM14-40 14ミリの場合 ボス14-14
5ミリの場合 ボス14-5
IM16シリーズ IM16-40 IM16-50 16ミリの場合 ボス16-16
5ミリの場合 ボス16-5
IM20シリーズ IM20-40 IM20-50 IM20-60
IM20-70 IM20-80
20ミリの場合 ボス20-20
8ミリの場合 ボス20-8
Wハンガーシリーズ IW50-65 IW65-80
IW80-95 IW95-110
20ミリの場合 ボスW20-20
8ミリの場合 ボスW20-8

ご使用上の注意
1. セットボスは、使用条件によって耐久回数は異なります。インサートの嵌合が弛くなりましたら交換して下さい。
2. 他社製インサートには、使用できません。
