注意　ダブルハンガーは誤った取扱いをされると、製品の落下事故の原因になる恐れがあります。

掘削幅が少なく、吊り込み施工が困難な現場に即対応できる内吊り使用もOK。			■使用例 道路側溝内吊り状態
製品の特長
１.	ご使用の製品重量に合わせて、インサートの色がサイズごとに色分けされ、容易に判別が可能です。また専用吊り金具の選択も一目で分かるようになりました。
２.	施工現場の状況により、外吊り、内吊りが任意に選択できます。
３.	内吊りが出来るので、掘削免責の狭い場所でも吊り込みが可能です。
４.	丁張り糸(水糸)を外さずに吊り込みが可能となります。
５.	樹脂バネ摺動機構の伸縮により、広範囲の製品肉厚に対応できます。
６.	セットボスの使用により、型枠へのインサートの装着がワンタッチでできます。

内･外吊り兼用ダブルハンガー

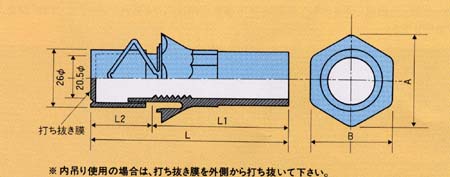

形状
仕様(ミリ)	品名 ねじ呼び名 L(使用範囲) L1 L2 最大吊上げ重量(2点吊り) 入数(個) 色 備考 IW50-65 M20 50〜65 38 12〜27 600kg 800 白 　 IW65-80 〃 65〜80 53 〃 800kg 700 黄 　 IW80-95 〃 80〜95 68 〃 1,000kg 550 橙 　 IW95-110 〃 95〜110 83 〃 1,200kg 500 緑

※上記最大吊り上げ重量は、コンクリート圧縮強度300kgf/c以上の場合の参考値です。

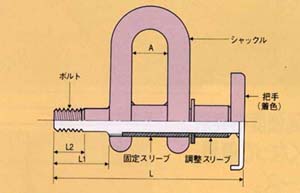

専用吊り金具
形状		安全上の注意 ◆ ダブルハンガーと同じく専用吊り金具の把手は色分けされています。ご使用の時は、必ずダブルハンガーと把手の色を合わせてください。 ◆ 専用吊り金具のシャックル･ストッパーが製品面に密着するまで締め込んでください。
仕様(ミリ)	品名 ねじ呼び名 L L1 L2 A 把手色 IW50-65H M20 145 40 26 29 白 IW65-80H 〃 162 57 45 〃 黄 IW80-95H 〃 172 67 〃 〃 橙 IW95-110H 〃 190 85 〃 〃 緑 ロングタイプ　道路側溝のふた受け部にシャックルが当たってしまう場合。 品名 ねじ呼び名 L L1 L2 A 把手色 IM50-65HL M20 182 76 26 29 白
