| 吊り上げ用スクリューハンガー |
 |
PAT-1940813 |
|
 注意 スクリューハンガーは誤った取扱いをされると、製品の落下事故の原因になる恐れがあります。
|
|
セットボス対応可能、さらに高強度も実現。スクリューハンガーが新しくなって登場。手早い作業性で信頼のシリーズ。
|
|
■使用例
道路側溝内吊り状態 |
|
製品の特長
|
| １. | スクリュー形状のため、3回転で手早く脱着作業ができます。 |
| ２. | 専用吊り金具のため耐久性、信頼性は抜群です。 |
| ３. | 大量生産のため、安価に提供できます。 |
| ４. | (財)建材試験センターによる試験表が完備しています。 |
| ５. | セットボスの使用により、型枠へのインサートの装着がワンタッチでできます。 |
| ６. | 高機能樹脂の採用により、高強度を実現しました。 |
| ７. | ご使用の製品重量に合わせて、インサートの色がサイズごとに色分けされ、容易に判別が可能です。また専用吊り金具の選択も一目で分かるようになりました。 |

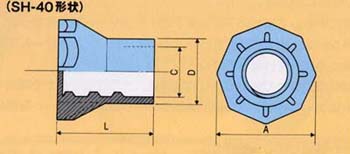

埋込みスクリュー(インサート) |
| 形状 |
 |
| 仕様(ミリ) |
| 品名 |
L |
A |
C |
D |
最大吊上げ重量(2点吊り) |
入数(個) |
色 |
備考 |
| SH-40 |
43 |
42 |
23 |
28 |
900kg |
900 |
灰 |
|
| SH-60 |
63 |
43 |
25 |
35 |
1,200kg |
600 |
黄 |
|
|
※上記最大吊り上げ重量は、コンクリート圧縮強度300kgf/c 以上の場合の参考値です。
型枠セットボス･型枠セットボルト |
| 形状 |
仕様
| 品 名 |
適応インサート |
型枠穴径 |
| セットボス40 |
SH-40 |
23φ以上 |
| セットボス60 |
SH-60 |
25φ以上 |
|
仕様(ミリ)
| 品 名 |
L |
L1 |
L2 |
A |
型枠穴径 |
| SH-40B |
70 |
40 |
30 |
36 |
23.5φ |
| SH-60B |
90 |
60 |
30 |
36 |
25.5φ |
|

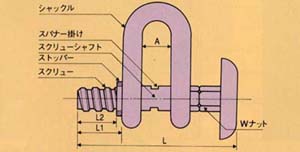

吊り金具(スクリューハンガー) |
| 形状 |
 |
| 安全上の注意 |
| ◆ | スクリューハンガーと同じく専用吊り具のストッパーは色分けされています。ご使用の時は、必ずスクリューハンガーとストッパーの色を合わせてください。 |
| ◆ | 専用吊り金具のシャックル･ストッパーが製品面に密着するまで締め込んでください。 |
| ◆ | Wナットを完全に締め込んでください。 |
|
| 仕様(ミリ) |
| 品 名 |
対応インサート |
L |
L1 |
L2 |
A |
ストッパー
(色) |
最大吊上げ重量
(2点吊り) |
備考 |
| SH-40H |
SH-40 |
155 |
44 |
39 |
32 |
灰 |
900kg |
|
| SH-40HL |
〃 |
190 |
79 |
〃 |
〃 |
400kg |
ロングタイプ |
| SH-60H |
SH-60 |
175 |
64 |
59 |
黄 |
1,200kg |
|
| SH-60HL |
〃 |
190 |
79 |
〃 |
〃 |
900kg |
ロングタイプ |
 埋め込みスクリューSH-60に専用吊り金具SH-40Hを使うことは厳禁です。
吊り金具のスクリューが奥まで届かずに落下の原因となります。
|
|
