鉄筋コンクリートU形(JIS A5305)用スペーサ

鉄筋コンクリートU形(JIS A5305)では、鉄筋のかぶりは右記のように規定されており、専用スペーサまたは円形スペーサを使用することでこれらが確保されます。

■K形仕様[キャップ式]


U 字 溝 スペーサ仕様(mm)
呼び名 D 横筋Φ
D1
縦筋Φ
D2
品 名 かぶり D1 D2 全長 1箱入数
(個)
備 考
K1 K2 K3 K4
150 30 2.6 2.6 ※K30-3-3 30 11 17 20 4 3 28 11,000
180 35 3.2 ※K35-3-3 22 33 10,000
240 45 3.2  K45-3-3 32 3.5 43 7,800
300A.B.C 50 4 ※K50-4-4 15 33 5 4 48 5,700
360A.B 4 5,700
450 55 5 ※K55-5-4 37 6 52 5,000
600 70 D6(6) D6(6)  K70-6-6 53 6 68 3,800
※印はJIS規格1種ふた兼用です。

■円形仕様

U 字 溝 円形スペーサ使用の場合
呼び名 D 横筋Φ
D1
縦筋Φ
D2
品 名 かぶり 備 考
K1 K2
240 45 3.2 3.2 45-3.2 12 17
300A.B.C 50 4 50-4 15 19
360A.B 4
450 55 5 18
600 70 D6(6) D6(6) 50-D6 16
  1. 鉄筋の突き出し寸法は芯から10mmにして下さい。
2. 450、600は肩(45°)にも円形を付けて下さい。
3. 取付サイズは工場の社内規格により上記は参考にして下さい。


JIS A5305
鉄筋コンクリートU形

  鉄筋のかぶりは、12mm以上とする。ただし、本体の呼び名150〜240の場合は、8mm以上とする。なお、本体の端面及びふたの本体に接する部分については、この限りではない。更に、鉄筋の端部にキャップスペーサなどで防せい被覆がなされている場合は、この限りではない。(かぶりの測定は、鉄筋表面又は、端部より行なう。)

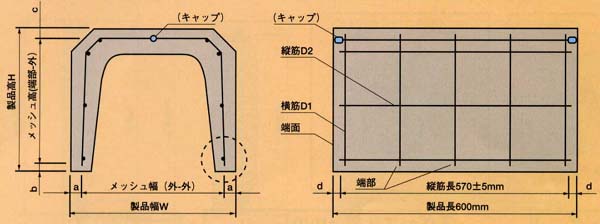

【図-1】本体の形状・寸法及び配筋

K形スペーサ部拡大図
【表-1】K形スペーサ仕様 鉄筋寸法例及びかぶり寸法の許容差(mm) ※鉄筋の突き出し寸法は芯から15mmを基準とする
種類 呼び名 製品幅
W
メッシュ幅
(外-外)
製品高
H
メッシュ高
(端部-外)
D 横筋
D1
縦筋
D2
K形スペーサ かぶり寸法
a b c d






150 210 188 185 155 30 2.6 2.6 K30-3-3 11 15 15 15
180 250 228 220 190 35 3.2 K35-3-3
240 330 308 290 260 45 3.2 K45-3-3
300A 400 370 300 265 50 4 K50-4-4 15 20
300B 360 325
300C 425 390
360A 460 430 365 330 4
360B 425 390
450 560 530 520 485 55 5 K55-5-4
600 740 710 680 645 70 D6(6.0) D6(6.0) K70-6-6
寸法許容差 - ±5 - ±5 - - - - ±3 ±3 ±7 ±8
円形スペーサ部拡大図
【表-2】円形スペーサ仕様 鉄筋寸法例及びかぶり寸法の許容差(mm) ※鉄筋の突き出し寸法は芯から15mmを基準とする
種類 呼び名 製品幅
W
メッシュ幅
(外-外)
製品高
H
メッシュ高
(端部-外)
D 横筋
D1
縦筋
D2
円形スペーサ かぶり寸法
a b c d






240 330 295 290 263 45 3.2 3.2 45-3.2 17.7 12.5 15 15
300A 400 361 300 265 50 4 50-4 19.4 15 20
300B 360 325
300C 425 390
360A 460 422 365 330 4 19
360B 425 390
450 560 524 520 485 55 5 18
600 740 711 680 645 70 D6(6.0) D6(6.0) 50-D6 16
寸法許容差 - ±5 - ±5 - - - - ±2 ±3 ±7 ±10
