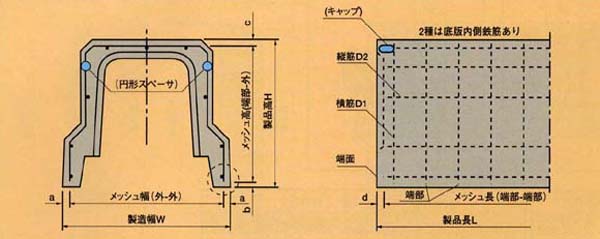

道路用鉄筋ｺﾝｸﾘｰﾄ側溝（JIS A5345）１種３種用ｽﾍﾟｰｻ 道路用鉄筋コンクリート側溝（JIS A5345）では、鉄筋のかぶりは右記のように規定されており、専用スペーサ、円形スペーサを使用することでこれらが確保されます。 ■Ｋ形仕様［キャップ式］ 　　 側　　　溝 スペーサ仕様（mm） 種類 呼び名 D 横筋 Φ 縦筋 Φ 品　名 かぶり D1 D2 全長 1箱入数 （個） 備　考 K1 K2 K3 K4 １ 　 種 250 40 4 4 K40-5-4 30 15 23 19 5 4 38 5,600 　 300A 〃 〃 〃 〃 〃 〃 〃 〃 〃 〃 〃 5,600 　 300B 〃 〃 〃 〃 〃 〃 〃 〃 〃 〃 〃 5,600 　 300C 〃 5 〃 〃 〃 〃 〃 〃 〃 〃 〃 5,600 　 400A 〃 〃 〃 〃 〃 〃 〃 〃 〃 〃 〃 5,600 　 400B 〃 〃 〃 〃 〃 〃 〃 〃 〃 〃 〃 5,600 　 500A 45 〃 〃 K45-5-4 〃 〃 28 〃 〃 〃 43 5,600 　 500B 〃 D6(6) 〃 K45-6-4 〃 〃 29 20 7 〃 44 4,900 　 ３ 　 種 250 45 5 4 K45-5-4 30 15 28 19 5 4 43 5,600 　 300A 50 〃 〃 K50-5-4 〃 〃 33 〃 〃 〃 48 4,600 　 300B 〃 D6(6) 〃 K50-6-4 〃 〃 〃 20 7 〃 〃 4,600 　 300C 〃 〃 〃 〃 〃 〃 〃 〃 〃 〃 〃 4,600 　 400A 55 〃 〃 K55-6-4 〃 〃 38 〃 〃 〃 53 4,300 　 400B 〃 〃 〃 〃 〃 〃 〃 〃 〃 〃 〃 4,300 　 500A 60 〃 〃 K60-6-4 〃 〃 43 〃 〃 〃 58 4,000 　 500B 〃 〃 〃 〃 〃 〃 〃 〃 〃 〃 〃 4,000 　 ■円形仕様 側　　　溝 スペーサ仕様 種類 呼び名 D 横筋 Φ 縦筋 Φ 円形 かぶり K1 K2 １ 　 種 250 40 4 4 40-4 10 14 300A 〃 〃 〃 〃 〃 〃 300B 〃 〃 〃 〃 〃 〃 300C 〃 5 〃 〃 〃 13 400A 〃 〃 〃 〃 〃 〃 400B 〃 〃 〃 〃 〃 〃 500A 45 〃 〃 45-4 12 15 500B 〃 D6(6) 〃 〃 〃 14 3 　 種 250 45 5 4 45-4 12 15 300A 50 〃 〃 〃 〃 〃 300B 〃 D6(6) 〃 50-4 15 17 300C 〃 〃 〃 〃 〃 〃 400A 55 〃 〃 〃 〃 〃 400B 〃 〃 〃 〃 〃 〃 500A 60 〃 〃 〃 〃 〃 500B 〃 〃 〃 〃 〃 〃 　 1.　鉄筋の突き出し寸法は芯から10mmを基準として下さい。 2.　取付サイズは工場の社内規格により上記は参考にして下さい。 JIS A5345 (1996) 道路用鉄筋コンクリート側溝 　 鉄筋のかぶりは、12mm以上とする。ただし、本体１種の呼び名250〜400Bの場合は、8mm以上とする。なお、本体の端面及び目地部については、この限りではない。さらに、本体及びふたにおいて、鉄筋の端部に、キャップスペーサなどで防せい被覆がなされている場合は、この限りではない。（かぶりの測定は、鉄筋表面又は、端部より行なう。） 　 【図-１】本体の形状・寸法及び配筋 Ｋ形スペーサ○部拡大図 【表-１】１種Ｋ形スペーサ仕様　鉄筋寸法例及びかぶり寸法の許容差(mm)　※鉄筋の突き出し寸法は芯から15mmを基準とする 種類 呼び名 製品幅 W メッシュ幅 (外-外) 製品高 H メッシュ高 (端部-外) 製品長 L メッシュ長 (端部-端部) D 横筋 D1 縦筋 D2 Ｋ形スペーサ かぶり寸法(mm) a b c d 側 　 溝 　 １ 　 種 250 450 420 395 360 2000 1970 40 4.00 4.00 K40-5-4 15 15 20 15 300A 500 470 455 420 〃 〃 〃 〃 〃 〃 300B 〃 〃 560 525 〃 〃 〃 〃 〃 〃 300C 〃 〃 665 630 〃 〃 〃 5.00 〃 〃 400A 600 570 575 540 〃 〃 〃 〃 〃 〃 400B 〃 〃 680 645 〃 〃 〃 〃 〃 〃 500A 720 690 695 660 〃 〃 45 〃 〃 K45-5-4 500B 〃 〃 800 765 〃 〃 〃 D6(6) 〃 K45-6-4 寸法許容差 - ±5 - ±5 - ±5 - - - - ±3 ±3 ±8 ±5 【表-２】２種Ｋ形スペーサ仕様　鉄筋寸法例及びかぶり寸法の許容差(mm)　※鉄筋の突き出し寸法は芯から15mmを基準とする 種類 呼び名 製品幅 W メッシュ幅 (外-外) 製品高 H メッシュ高 (端部-外) 製品長 L メッシュ長 (端部-端部) D 横筋 D1 縦筋 D2 Ｋ形スペーサ かぶり寸法(mm) a b c d 側 　 溝 　 3 　 種 250 460 430 405 373 2000 1970 45 5.00 4.00 K45-5-4 15 15 17 15 300A 520 490 465 433 〃 〃 50 〃 〃 K50-5-4 300B 〃 〃 565 533 〃 〃 〃 D6 〃 K50-6-4 300C 〃 〃 675 643 〃 〃 〃 〃 〃 〃 400A 630 600 580 548 〃 〃 55 〃 〃 K55-6-4 400B 〃 〃 690 658 〃 〃 〃 〃 〃 〃 500A 750 720 705 673 〃 〃 60 〃 〃 K60-6-4 500B 〃 〃 815 783 〃 〃 〃 〃 〃 〃 寸法許容差 - ±5 - ±5 - ±5 - - - - ±3 ±3 ±5 ±5 円形スペーサ○部拡大図 【表-３】１種円形スペーサ仕様　鉄筋寸法例及びかぶり寸法の許容差(mm)　※鉄筋の突き出し寸法は芯から10mmを基準とする 種類 呼び名 製品幅 W メッシュ幅 (外-外) 製品高 H メッシュ高 (端部-外) D 横筋 D1 縦筋 D2 円形スペーサ かぶり寸法(mm) a b c 側 　 溝 　 １ 　 種 250 450 422 395 370 40 4.00 4.00 40-4 14 10 15 300A 500 472 455 430 〃 〃 〃 〃 〃 〃 〃 300B 〃 〃 560 535 〃 〃 〃 〃 〃 〃 〃 300C 〃 〃 665 640 〃 5.00 〃 〃 〃 〃 〃 400A 600 572 575 550 〃 〃 〃 〃 〃 〃 〃 400B 〃 〃 680 655 〃 〃 〃 〃 〃 〃 〃 500A 720 689 695 665 45 〃 〃 45-4 15.5 12.5 17.5 500B 〃 691 800 770 〃 D6(6.00) 〃 〃 14.5 〃 〃 寸法許容差 - ±5 - ±5 - - - - ±2 ±0.5 ±5 【表-４】２種円形スペーサ仕様　鉄筋寸法例及びかぶり寸法の許容差(mm)　※鉄筋の突き出し寸法は芯から10mmを基準とする 種類 呼び名 製品幅 W メッシュ幅 (外-外) 製品高 H メッシュ高 (端部-外) D 横筋 D1 縦筋 D2 円形スペーサ かぶり寸法(mm) a b c 側 　 溝 　 3 　 種 250 460 429 405 375 45 5.00 4.00 45-4 15.5 12.5 17.5 300A 520 484 465 430 50 〃 〃 50-4 18 15 20 300B 〃 486 565 530 〃 D6 〃 〃 17 〃 〃 300C 〃 〃 675 640 〃 〃 〃 〃 〃 〃 〃 400A 630 596 580 545 55 〃 〃 〃 〃 〃 〃 400B 〃 〃 690 655 〃 〃 〃 〃 〃 〃 〃 500A 750 716 705 670 60 〃 〃 〃 〃 〃 〃 500B 〃 〃 815 780 〃 〃 〃 〃 〃 〃 〃 寸法許容差 - ±5 - ±5 - - - - ±2 ±0.5 ±5 ▲このページのトップに戻る
