製品案内～鉄筋コンクリートL形(JIS A5306)スペーサ～

鉄　L				B部　スペーサ仕様（mm）
呼び名	D	横筋 Φ	縦筋 Φ	円形スペーサ	かぶり		D1	D2	1箱入数（個）	備　考
呼び名	D	横筋 Φ	縦筋 Φ	円形スペーサ	K1	K2	D1	D2	1箱入数（個）	備　考
250A	80	4	4	60-4	15	24	5	4	2,700
250B	85	〃	〃	60-4	〃	〃	〃	〃	2,700
300	90	〃	〃	60-4	〃	〃	〃	〃	2,700
350	95	D6	〃	60-4	〃	22	6	〃	2,700

鉄筋の突き出し寸法は芯から15mmにして下さい。

JIS A5306 鉄筋コンクリートL形
	鉄筋のかぶりは、12mm以上とする。ただし、端面については、この限りではない。さらに、鉄筋の端部に、キャップスペーサなどで防せい被覆がなされている場合も、この限りではない。（かぶりの測定は、鉄筋表面又は端部より行なう。）

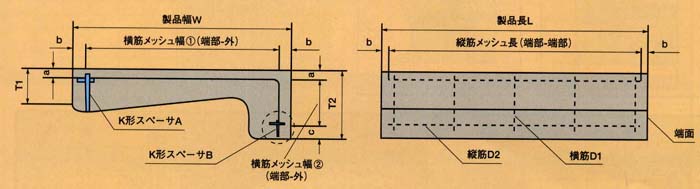

【図-１】L形の形状・寸法及び配筋

【表-１】Ｋ形スペーサ仕様　鉄筋寸法例及びかぶり寸法の許容差(mm)　※鉄筋の突き出し寸法は芯から15mmを基準とする
Ｋ形スペーサ○部拡大図

種類 呼び名 製品幅
W 横筋幅
(1)
(端部-外) 横筋幅
(2)
(端部-外) 製品長
L 縦筋長
(端部-端部) T1 横筋
D1 縦筋
D2 Ｋ形
ｽﾍﾟｰｻ
A T2 Ｋ形
ｽﾍﾟｰｻ
B かぶり寸法

a b c d

鉄筋
　
ｺﾝｸﾘｰﾄ
　
L形 RC250A 350 310 120 600 570 80 4.0 4.00 K80-4-4L 155 K50-4-4 20 20 15 15

RC250B 450 410 〃〃〃 85 〃〃 K85-4-4L 〃〃

RC300 500 460 〃〃〃 90 〃〃 K90-4-4L 〃〃

RC350 550 510 〃〃〃 95 D6(6.0) 〃 K95-6-6L 〃 K45-6-4

寸法許容差 - ±5 ±5 - ±5 　 - - - - - ±5 ±5 ±3 ±5

【表-２】円形スペーサ仕様　鉄筋寸法例及びかぶり寸法の許容差(mm)　※鉄筋の突き出し寸法は芯から15mmを基準とする
円形スペーサ○部拡大図

種類 呼び名 製品幅
W 横筋幅
(1)
(端部-外) 横筋幅
(2)
(端部-外) 製品長
L 縦筋長
(端部-端部) T1 横筋
D1 縦筋
D2 円形
ｽﾍﾟｰｻ
A T2 円形
ｽﾍﾟｰｻ
B かぶり寸法

a b b' c d

鉄筋
　
ｺﾝｸﾘｰﾄ
　
L形 RC250A 350 295 120 600 570 80 4.0 4.0 K80-4-4L 155 60-4 20 25 30 15 15

RC250B 450 395 〃〃〃 85 〃〃 K85-4-4L 〃〃

RC300 500 445 〃〃〃 90 〃〃 K90-4-4L 〃〃

RC350 550 495 〃〃〃 95 D6(6.0) 〃 K95-6-6L 〃〃

寸法許容差 - ±5 ±5 - ±5 - - - - - - ±5 ±10 ±10 ±3 ±5
