未来樹脂｜製品情報グラウトホール逆止弁

推進工法、シールド工法のグラウト剤注入時に欠かせないストッパー。
取り付けが簡単で逆流をシャットアウト。

　
■使用方法

警告　事故防止のため、次の事項をお守り下さい。
◆ビス頭側を内側にし、ソケットの奥まで一杯にネジ込んで下さい。
　ネジ込みには必ず当社の付属工具をご使用下さい。
◆ゴミ、切子等はあらかじめ取り除いて下さい。
◆めねじに錆等のある場合、またネジ込みがきつい場合には、マシン油を塗布して下さい。
◆グラウト後、弁に小石等が噛み込み、弁が完全に閉まらず、注入剤の漏れる場合があります。その場合は弁を軽く突いて小石等を外して下さい。
グラウト注入後に弁を突く場合、逆止弁をのぞき込まないで下さい。
◆グラウトホースを取り外す時は、地山側をプラス圧、ホース側をマイナス圧にして下さい。

製品の特長

１. グラウトホースの取付け時に、地下水が吐出しません。

２. グラウト後は、弁が自動的に閉鎖されますので、ホースロを取り外す時、充填物が逆流しません。

３. 弁が透明のため、外側(地山側)が見え、施工、点検に便利です。

４. グラウトホール内にセットしてありますので、作業の邪魔になりません。

５. 取付けはネジ込み式で簡単です。

６. 施工後の湧錆の心配がありません。

７. ２４時間連続で水圧10kgf/cの環境下でも逆止弁からの漏水ゼロの実証済みです。(大深度用逆止弁)

グラウトホール逆止弁

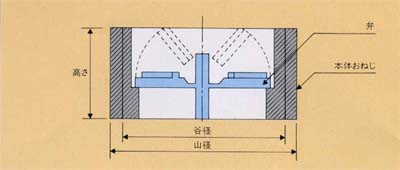

形状

仕様

品　名	ねじ規格	用　途	山径(mm)	谷径(mm)	高さ(mm)	耐圧(常用)	1箱入数 (ヶ)	備考
PF-1.5K	1.5ｲﾝﾁ管用平行		47±1	45±1	18.5	0.3MPa	220
PF-2S	2ｲﾝﾁ　　〃	推進管900以下	58.8±0.5	55.5±0.5	14	〃	150
PF-2	2ｲﾝﾁ　　〃	推進管･ｽﾁｰﾙｾｸﾞﾒﾝﾄ	〃	〃	30	0.5MPa	240
TM62P-8	30°台形ﾋﾟｯﾁ8	ＲＣセグメント	61±1	56±1	30	〃	240
TM62P-10	〃　　　ﾋﾟｯﾁ10	〃	〃	51±1	〃	〃	240
TM65P-10	〃　　　ﾋﾟｯﾁ10	〃	63±1	58±1	〃	〃	200
TM68P-8	〃　　　ﾋﾟｯﾁ8	〃	67±1	61±1	〃	〃	180
TM68P-10	〃　　　ﾋﾟｯﾁ10	〃	66±1	55±1	〃	〃	180
TM72P-8	〃　　　ﾋﾟｯﾁ8	〃	71±1	66±1	〃	〃	180
TM72P-10	〃　　　ﾋﾟｯﾁ10	〃	〃	61±1	〃	〃	180

グラウトホールプラグ｢PF-2CS｣　(推進管及びスチールセグメント用/2インチ管用平行ねじ)

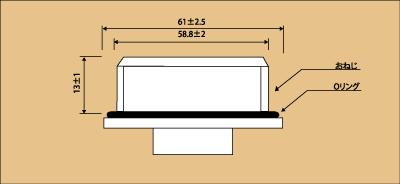

形状

寸法
(ﾐﾘ)

1.　完全止水が出来ます。
2.　発錆がないので二次被覆後、表面への湧錆がありません。
3.　価格が安く、取り扱いやすい構造です。

耐圧	常用　　0.5MPa
	最大　　　1 MPa
最大締付トルク	50N-ｍ
1箱入数	240ヶ
