セットプレート

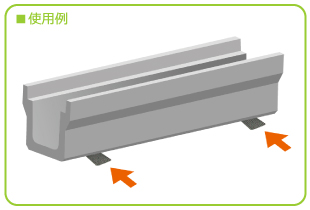

Ｌ型擁壁、ボックスカルバート、側溝などのレベル出しに便利で確実なプレート。
圧縮・衝撃に強い材質なので施工時間の短縮に貢献します。
【製品の特長】
- 1.特殊ポリプロピレンのため、割れ・座屈がありません。
- 2.レベル調整時の数枚重ねも、センターピンの採用で、ズレ防止万全です。
- 3.大きさは大中小の３タイプ。厚さも２・３・５・１０・１５・２０ミリの６種類
- あらゆる調節に組み合わせ自由自在です。(小サイズのみ４種類となります)
- 4.各サイズ共、小分け小袋入りで取り扱いが便利です。
- 5.表面ハニカム構造を採用し、強度アップをはかりました。

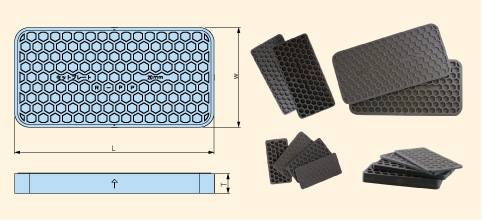

| 品名 | 寸法(mm) | 一箱入数 個 |
圧縮試験値 *1 | ||
|---|---|---|---|---|---|
| Ｌ | Ｗ | Ｔ | |||
| セットプレート 大 ２mm | 200 | 100 | 2 | 1,000（50×20束） | 0.76 |
| セットプレート 大 ３mm | 200 | 100 | 3 | 600（30×20束） | 0.90 |
| セットプレート 大 ５mm | 200 | 100 | 5 | 400（20×20束） | 0.92 |
| セットプレート 大 １０mm | 200 | 100 | 10 | 200（4×20束） | 0.88 |
| セットプレート 大 １５mm | 200 | 100 | 15 | 140（7×20束） | 1.19 |
| セットプレート 大 ２０mm | 200 | 100 | 20 | 100（5×20束） | 0.83 |
| セットプレート 中 ２mm | 140 | 70 | 2 | 1,500（50×30束） | 0.71 |
| セットプレート 中 ３mm | 140 | 70 | 3 | 1,200（30×40束） | 0.80 |
| セットプレート 中 ５mm | 140 | 70 | 5 | 800（20×40束） | 0.66 |
| セットプレート 中 １０mm | 140 | 70 | 10 | 400（10×40束） | 1.28 |
| セットプレート 中 １５mm | 140 | 70 | 15 | 280（7×40束） | 0.85 |
| セットプレート 中 ２０mm | 140 | 70 | 20 | 200（5×40束） | 0.89 |
| セットプレート 小 ２mm | 80 | 40 | 2 | 2,400（100×24袋） | 0.48 |
| セットプレート 小 ３mm | 80 | 40 | 3 | 2,400（100×24袋） | 0.53 |
| セットプレート 小 ５mm | 80 | 40 | 5 | 1,200（100×12袋） | 0.56 |
| セットプレート 小 １０mm | 80 | 40 | 10 | 600（100×6袋） | 0.77 |
*1 圧縮試験値：50kN(約5t)の荷重をかけた時の変位量(mm)
